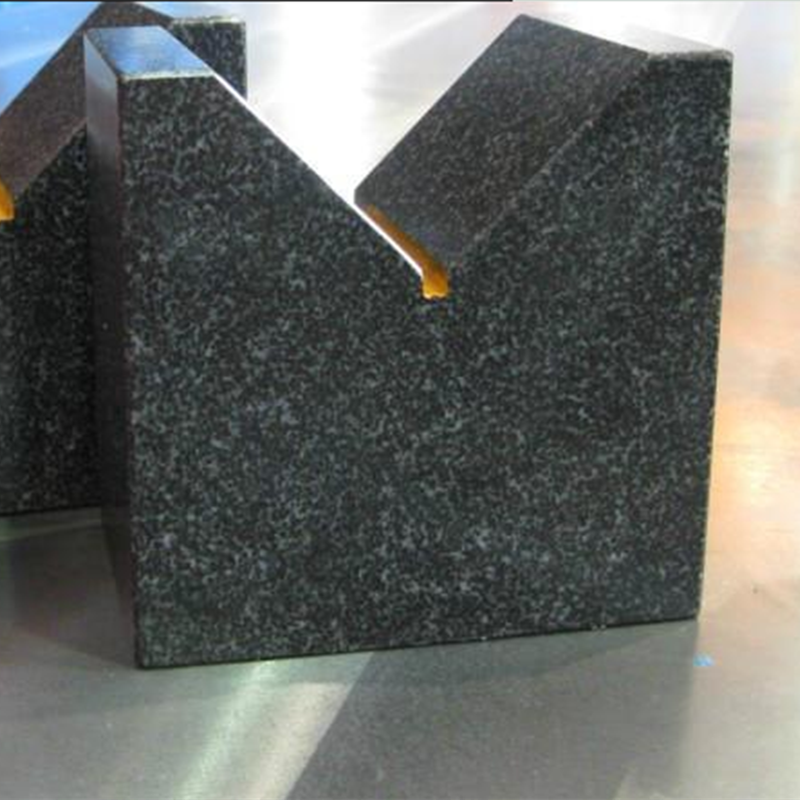

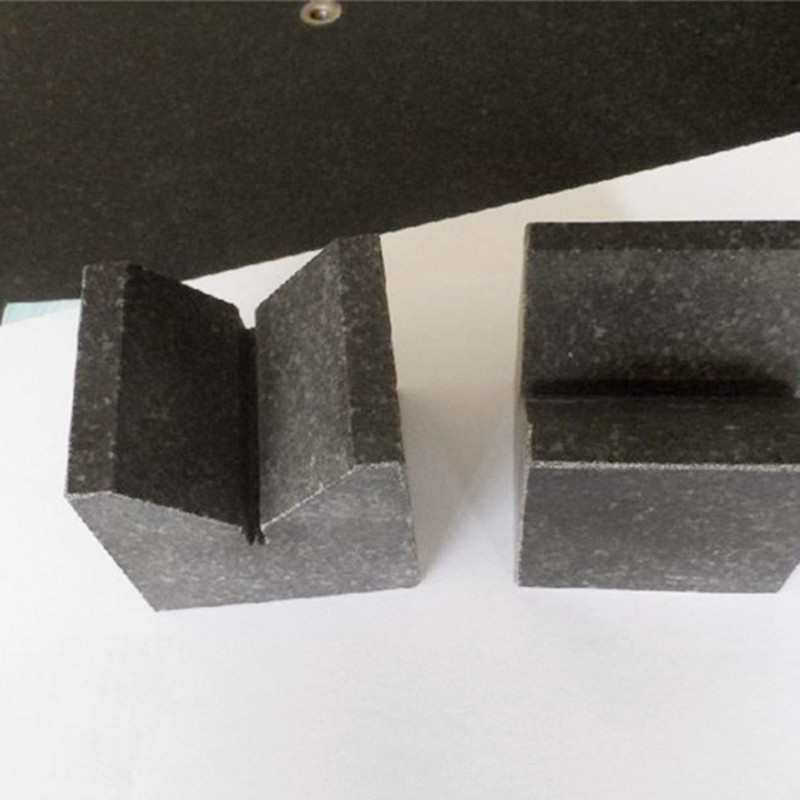

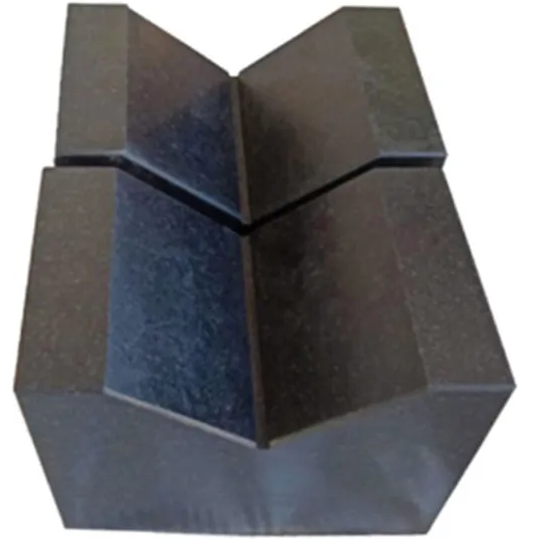

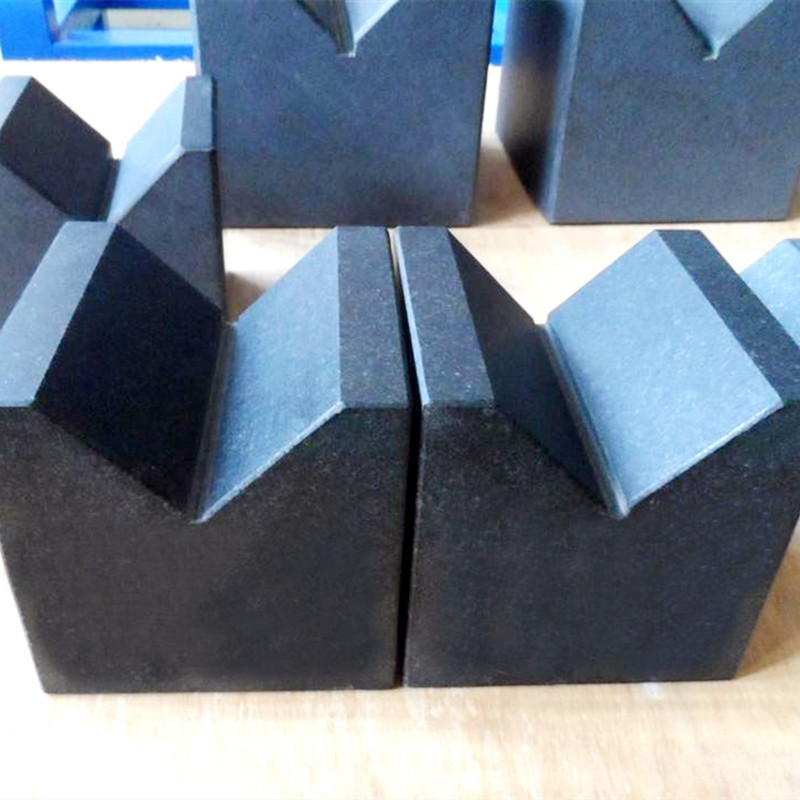

গ্রানাইট ভি-ফ্রেম মার্বেল ভি-ফ্রেম

ভি-আকৃতির গ্রানাইট ফ্রেমটি যান্ত্রিক প্রক্রিয়াকরণ এবং ম্যানুয়াল নির্ভুলতা গ্রাইন্ডিংয়ের মাধ্যমে "জিনান কিং" প্রাকৃতিক গ্রানাইট উপাদান দিয়ে তৈরি। ব্ল্যাক লাস্টার, অভিন্ন কাঠামোগত টেক্সচার, ভাল স্থিতিশীলতা, উচ্চ শক্তি, উচ্চ কঠোরতা, গ্রানাইট ভি-আকৃতির ফ্রেম যেমন উচ্চ নির্ভুলতা, কোনও মরিচা, অ্যাসিড এবং ক্ষার প্রতিরোধের, কোনও চৌম্বকীয়করণ, কোনও বিকৃতি এবং ভাল পরিধান প্রতিরোধের মতো সুবিধাগুলি সহ সুবিধাগুলি সহ। যান্ত্রিক প্রক্রিয়াজাতকরণ এবং উপাদান উত্পাদন শিল্পগুলিতে পরিদর্শন, পরিমাপ, চিহ্নিতকরণ এবং অবস্থানের কাজের জন্য উপযুক্ত।

গ্রানাইট পরিমাপের সরঞ্জাম ভি শেপ ব্ল্যাক ব্লক

গ্রানাইট ভি-ফ্রেমের যথার্থতা: স্তর 000-1।

গ্রানাইট ভি ব্লকস (ভি ফ্রেম) অ্যাপ্লিকেশন: যান্ত্রিক প্রক্রিয়াকরণে শ্যাফ্ট সারিবদ্ধকরণ

যান্ত্রিক প্রক্রিয়াকরণে, স্পন্দন হ্রাস করতে, পরিধান হ্রাস করতে এবং ঘোরানো যন্ত্রপাতিগুলির সর্বোত্তম কার্যকারিতা নিশ্চিত করার জন্য সুনির্দিষ্ট শ্যাফ্ট সারিবদ্ধকরণ গুরুত্বপূর্ণ। স্টোরেনের গ্রানাইট ভি ব্লকস (ভি ফ্রেমস) এই চ্যালেঞ্জের জন্য একটি স্থিতিশীল, সঠিক সমাধান সরবরাহ করে, জিনান কিং গ্রানাইটের প্রাকৃতিক বৈশিষ্ট্যগুলিকে শিল্পগুলিতে শ্যাফ্ট সারিবদ্ধকরণ কার্যগুলিতে তুলনামূলকভাবে সরবরাহ করার জন্য – অটোমোটিভ ম্যানুফ্যাকচারিং থেকে শুরু করে মহাকাশ ইঞ্জিনিয়ারিং থেকে শুরু করে।

1। শ্যাফ্ট সারিবদ্ধকরণের ভিত্তি: কেন গ্রানাইট ভি-ফ্রেম এক্সেল

স্টোরেনের গ্রানাইট ভি ব্লকগুলি শ্যাফ্ট সারিবদ্ধকরণের জন্য তিনটি মূল সুবিধা সরবরাহ করে:

মাত্রিক স্থিতিশীলতা: জিনান কিং গ্রানাইট (কঠোরতা ≥70HS) তাপমাত্রার দোল (10 ° C – 40 ° C) জুড়ে প্রান্তিককরণের নির্ভুলতা বজায় রেখে তাপীয় প্রসারণের (8.3 × 10⁻⁶/° C) কম সহগকে গর্বিত করে। স্টিল ভি-ব্লকের বিপরীতে যা অপ্রত্যাশিতভাবে প্রসারিত/চুক্তি করে, আমাদের গ্রানাইট ফ্রেমগুলি শ্যাফ্টগুলি ± 5μm/মিটারের মধ্যেও সংযুক্ত রাখে, এমনকি গরম না করা ওয়ার্কশপেও।
কম্পন স্যাঁতসেঁতে: পাথরের দানাদার কাঠামো স্টিলের চেয়ে 60% বেশি কম্পন শোষণ করে, উচ্চ-গতির মেশিনিংয়ের সময় প্রান্তিককরণ বজায় রাখার জন্য গুরুত্বপূর্ণ। একটি 160 × 160 × 90 মিমি গ্রানাইট ভি ফ্রেম 50 কেজি শ্যাফ্টগুলিকে 3000 আরপিএম এ ঘোরানো স্থিতিশীল করে, সরঞ্জাম বকবক এবং পৃষ্ঠের রুক্ষতা (আরএ ≤0.8μm) হ্রাস করে।
জারা প্রতিরোধের: শীতল, তেল এবং আর্দ্রতার জন্য স্বাভাবিকভাবেই অনাক্রম্য, স্টোরেন গ্রানাইট ভি ব্লকগুলির জন্য শূন্য মরিচা প্রতিরোধের প্রয়োজন – কঠোর মেশিনিং পরিবেশের জন্য আদর্শ যেখানে স্টিলের বিকল্পগুলি কয়েক মাসের মধ্যে হ্রাস পায়।

2। প্রতিটি প্রান্তিককরণের জন্য যথার্থ গ্রেড

আপনার আবেদনের জন্য সঠিক নির্ভুলতার স্তরটি চয়ন করুন:

গ্রেড 000 (± 2μm ফ্ল্যাটনেস): এ্যারোস্পেস উপাদান উত্পাদনতে ব্যবহৃত, একটি 100 × 100 × 63 মিমি গ্রানাইট ভি ফ্রেম টাইটানিয়াম অ্যালো শ্যাফটগুলিকে ASME B89.3.2.2 স্ট্যান্ডার্ডগুলিতে সারিবদ্ধ করে, জেট ইঞ্জিন রোটারগুলির জন্য 5μm এর মধ্যে ঘনত্ব নিশ্চিত করে – এয়ারোডাইনামিক টানা হ্রাস করার জন্য ক্রিটিকাল।
গ্রেড 0 (± 5μm ফ্ল্যাটনেস): অটোমোটিভ পাওয়ারট্রেন অ্যাসেমব্লির জন্য উপযুক্ত, 200 × 200 × 125 মিমি ফ্রেমের অবস্থানগুলি ± 0.01 মিমি/এম সমান্তরালতার সাথে ইস্পাত ক্র্যাঙ্কশ্যাফ্টগুলি, উচ্চ-হর্সপাওয়ার ইঞ্জিনগুলিতে 30% দ্বারা বিয়ারিং পোশাক হ্রাস করে।
গ্রেড 1 (± 10μm ফ্ল্যাটনেস): কনভেয়র রোলার প্রান্তিককরণের মতো সাধারণ শিল্প কার্যগুলি স্যুট করে, যেখানে একটি 300 × 300 × 150 মিমি গ্রানাইট ভি ব্লক মেশিন বিছানায় 90 ° শ্যাফ্ট লম্বালম্বি নিশ্চিত করে, প্যাকেজিং লাইনে বেল্ট স্লিপেজ দূর করে।

3। মেকানিকাল প্রসেসিংয়ে মূল অ্যাপ্লিকেশনগুলি

সিএনসি মেশিন সেটআপ: একটি স্টোরেন গ্রানাইট ভি ফ্রেম (গ্রেড 000, 63 × 63 × 90 মিমি) ইনস্টলেশন চলাকালীন সিএনসি লেদ স্পিন্ডল শ্যাফ্টগুলির সোজাতা যাচাই করে, মেডিকেল ডিভাইস উপাদানগুলির যথার্থ মেশিনিংয়ের জন্য সরঞ্জামের পাথগুলি ± 0.005 মিমি মধ্যে থাকবে তা নিশ্চিত করে।
গিয়ারবক্স অ্যাসেম্বলি: ভারী সরঞ্জাম উত্পাদনতে, একটি 160 × 160 × 90 মিমি গ্রানাইট ভি ব্লক গ্রহের গিয়ার শ্যাফ্টগুলিকে 8μm এর মধ্যে সারিবদ্ধ করে, শব্দের নির্গমন হ্রাস করে এবং নির্মাণ যন্ত্রপাতিতে 25% দ্বারা গিয়ার জীবন বাড়িয়ে দেয়।
এয়ারস্পেস ইঞ্জিন টেস্টিং: আমাদের জারা-প্রতিরোধী ফ্রেমগুলি ক্লান্তি পরীক্ষার সময় ইনকনেল শ্যাফ্টকে সমর্থন করে, মাত্রিক ড্রিফট ছাড়াই 10,000+ লোড চক্রের মাধ্যমে প্রান্তিককরণ বজায় রাখে-চরম অবস্থার অধীনে ইঞ্জিন কার্যকারিতা বৈধ করার জন্য সমালোচনামূলক।

4। সারিবদ্ধতা শ্রেষ্ঠত্বের প্রতি স্টোরেনের প্রতিশ্রুতি

প্রত্যয়িত নির্ভুলতা: প্রতিটি গ্রানাইট ভি ব্লকটি লেজার ইন্টারফেরোমিটার ব্যবহার করে ক্যালিব্রেট করা হয়, জিবি/টি 20428-2006 এবং আইএসও 1101 স্ট্যান্ডার্ডগুলিতে ট্রেসযোগ্য শংসাপত্র সহ কঠোর মানের অডিটগুলির সাথে সম্মতি নিশ্চিত করে।
কাস্টম সমাধান: স্বয়ংক্রিয় সমাবেশ লাইনের জন্য রিসেসড মাউন্টিং গর্ত সহ 500 × 500 × 200 মিমি ফ্রেমের প্রয়োজন? আমাদের ওএম টিম আপনার অনন্য শ্যাফ্ট সারিবদ্ধকরণের প্রয়োজনের জন্য অনুকূলিত 4-6 সপ্তাহের মধ্যে বেসপোক ডিজাইনগুলি সরবরাহ করে।
দীর্ঘায়ু গ্যারান্টি: পৃষ্ঠের পরিধান বা মাত্রিক পরিবর্তনের বিরুদ্ধে 2 বছরের ওয়ারেন্টি দ্বারা সমর্থিত, আমাদের গ্রানাইট ভি ফ্রেমগুলি আউটলাস্ট স্টিলের বিকল্পগুলি 5x দ্বারা আউটলাস্ট স্টিলের বিকল্পগুলি, তার জীবনকাল ধরে প্রতি সরঞ্জামে মোট ব্যয় সাশ্রয় সরবরাহ করে।

আধুনিক যান্ত্রিক প্রক্রিয়াজাতকরণের দাবি করে এমন স্থায়িত্ব, নির্ভুলতা এবং স্থায়িত্ব সরবরাহ করতে শ্যাফ্ট সারিবদ্ধতা – ট্রাস্ট স্টোরেনের গ্রানাইট ভি ব্লকগুলি ছেড়ে যাবেন না। সিএনসি মেশিনগুলি ক্যালিব্রেট করা, গিয়ারবক্সগুলি একত্রিত করা বা মহাকাশ ইঞ্জিনগুলি পরীক্ষা করা হোক না কেন, আমাদের গ্রানাইট ভি ফ্রেমগুলি নিশ্চিত করে যে প্রতিটি শ্যাফ্টকে পরিপূর্ণতার সাথে একত্রিত করা হয়, ডাউনটাইম হ্রাস করা, বর্জ্য হ্রাস করা এবং আপনার সমাপ্ত পণ্যগুলির গুণমানকে উন্নত করা যায়। আজ আমাদের গ্রানাইট ভি ফ্রেমের পরিসীমাটি অন্বেষণ করুন এবং পাথর-ইঞ্জিনিয়ার্ড নির্ভুলতার পার্থক্যটি অনুভব করুন।

গ্রানাইট ভি ব্লক (ভি-ফ্রেম) যত্ন: পরিষ্কার এবং স্টোরেজ সেরা অনুশীলন

আপনার গ্রানাইট ভি ব্লক (ভি-ফ্রেমস) এর যথার্থতা এবং দীর্ঘায়ু সংরক্ষণের জন্য যথাযথ রক্ষণাবেক্ষণ মূল চাবিকাঠি। জিনান কিং গ্রানাইট থেকে তৈরি স্টোরেনের প্রিমিয়াম গ্রানাইট ভি-ফ্রেমগুলি ন্যূনতম রক্ষণাবেক্ষণের জন্য ইঞ্জিনিয়ার করা হয়েছে-তবে এই সেরা অনুশীলনগুলি অনুসরণ করে তারা কয়েক দশক ধরে সঠিক এবং ক্ষতি-মুক্ত থাকার বিষয়টি নিশ্চিত করে, এমনকি কঠোর শিল্প পরিবেশেও।

1। দৈনিক পরিষ্কার: দূষিতভাবে দূষিতভাবে সরান

গ্রানাইটের অ-ছিদ্রযুক্ত পৃষ্ঠটি বেশিরভাগ দূষককে প্রতিহত করে তবে নিয়মিত পরিষ্কার করা অবশিষ্টাংশের বিল্ডআপকে বাধা দেয় যা প্রান্তিককরণকে প্রভাবিত করতে পারে:
সরঞ্জামগুলি প্রয়োজনীয়: নরম মাইক্রোফাইবার কাপড়, পিএইচ-নিরপেক্ষ ক্লিনার (যেমন, স্টোরেনের গ্রানাইট কেয়ার সলিউশন) এবং একগুঁয়ে ধ্বংসাবশেষের জন্য একটি রাবার স্কিজি।

ধাপে ধাপে:

Loose িলে .ালা ধুলা বা ধাতব শেভিংগুলি অপসারণ করতে একটি শুকনো কাপড়ের সাথে ভি-ফ্রেম পৃষ্ঠটি মুছুন-গ্রেড 000 গ্রানাইট ভি ব্লকের ± 2μm ফ্ল্যাটনেস বজায় রাখার জন্য সমালোচনামূলক।
ক্লিনারটি পাতলা করুন (1:10 পাতিত জল দিয়ে) এবং একটি স্যাঁতসেঁতে কাপড়ের সাথে প্রয়োগ করুন, আলতো করে তেল বা শীতল দাগগুলি স্ক্রাব করে। অ্যাসিডিক/ক্ষারীয় দ্রাবকগুলি কখনই ব্যবহার করবেন না – তারা সময়ের সাথে সাথে গ্রানাইট পৃষ্ঠটি এচ করতে পারে।
একটি লিন্ট-মুক্ত কাপড় দিয়ে ভালভাবে শুকিয়ে নিন, ভি-খাঁজে কোনও আর্দ্রতা না থেকেই শ্যাফ্টগুলি যোগাযোগ করে।

প্রো টিপ: ভারী মেশিনিং পরিবেশের জন্য, 320-গ্রিট স্থল পৃষ্ঠ (আরএ ≤0.8μm) স্ক্র্যাচিং থেকে ঘর্ষণকারী কণাগুলি (যেমন, অ্যালুমিনিয়াম অক্সাইড) রোধ করতে প্রতিটি শিফটের পরে পরিষ্কার করুন।

2। স্টোরেজ কৌশল: প্রভাব এবং তাপমাত্রা শিফট থেকে রক্ষা করুন

মাত্রিক স্থিতিশীলতা বজায় রাখতে এবং ভি-খাঁজ প্রান্তগুলি সুরক্ষিত করতে আপনার গ্রানাইট ভি ব্লকগুলি সংরক্ষণ করুন:

স্বল্প-মেয়াদী স্টোরেজ (≤1 সপ্তাহ)):

অন্য সরঞ্জামগুলি থেকে 100 মিমি ছাড়পত্র নিশ্চিত করে পরিষ্কার কর্মশালার বেঞ্চগুলিতে একটি কম্পন-স্যাঁতসেঁতে রাবার মাদুর (5 মিমি বেধ) রাখুন। স্টোরেনের 160 × 160 × 90 মিমি ভি-ফ্রেম, 18 কেজি ওজনের, কাছাকাছি মিলিং অপারেশন চলাকালীন এমনকি নিরাপদে জায়গায় থাকুন।

দীর্ঘমেয়াদী স্টোরেজ (≥1 মাস)):

অ্যাসিড-মুক্ত টিস্যু পেপারে মোড়ানো বা আর্দ্রতা থেকে রক্ষা করতে অ্যান্টি-স্ট্যাটিক বুদ্বুদ মোড়ানো (আদর্শ আরএইচ: 40%–60%)।
ভি-খাঁজ এবং বেসের নীচে ফেনা সহ একটি ফ্ল্যাট শেল্ফে অনুভূমিকভাবে সঞ্চয় করুন, অসমর্থিত ফ্রেমে ঘটতে পারে এমন 0.05 মিমি/এম এসএজি প্রতিরোধ করতে সমানভাবে ওজন বিতরণ করে।
20 ডিগ্রি সেন্টিগ্রেড ± 2 ডিগ্রি সেন্টিগ্রেডে স্টোরেজ তাপমাত্রা বজায় রাখুন – জিনান কিং গ্রানাইটের নিম্ন তাপীয় প্রসারণ (8.3 × 10⁻⁶/ডিগ্রি সেন্টিগ্রেড) এর অর্থ ওয়ার্পিংয়ের ন্যূনতম ঝুঁকি, তবে চরম ওঠানামা ক্রমাঙ্কন ধারাবাহিকতাকে প্রভাবিত করতে পারে।

এড়িয়ে চলুন: ঝুলন্ত বা উল্লম্ব স্টোরেজ, যা ভি-খাঁজ প্রান্তগুলিকে চাপ দিতে পারে-সুরক্ষিত শেল্ফ স্থাপনের জন্য শক্তিশালী বেস পৃষ্ঠগুলির সাথে অনুভূমিক স্থিতিশীলতার জন্য সমস্ত গ্রানাইট ভি ব্লক ডিজাইন করে।

3। রক্ষণাবেক্ষণ ডু এবং ডোনস

কর:

10x ম্যাগনিফায়ার ব্যবহার করে মাইনর চিপস (.50.5 মিমি) এর জন্য ত্রৈমাসিক পরিদর্শন করুন-স্টেরিন ক্ষতিগ্রস্থ ফ্রেমের জন্য সাইটটিতে পুনরায় চাপের প্রস্তাব দেয়, মূল গ্রেডগুলিতে ফ্ল্যাটনেস পুনরুদ্ধার করে।
জিবি/টি 20428-2006 এর সাথে সম্মতি যাচাই করতে বার্ষিক স্টোরেনের প্রত্যয়িত ক্রমাঙ্কন পরিষেবা ব্যবহার করুন, আপনার গ্রানাইট ভি ব্লকগুলি তাদের কারখানা-পরীক্ষিত নির্ভুলতা বজায় রাখতে নিশ্চিত করে।

না:

ভি-ফ্রেমটি ড্রপ বা স্ট্রাইক করুন-এমনকি একটি 1 কেজি প্রভাব ভি-খাঁজ প্রান্তটি চিপ করতে পারে, শ্যাফ্ট সারিবদ্ধকরণকে 15μm পর্যন্ত প্রভাবিত করে।
চৌম্বকীয় সরঞ্জামগুলির সাথে সঞ্চয় করুন-গ্রানাইটের নন-চৌম্বকীয় সম্পত্তি (≤3μt) চৌম্বকীয় ক্ষেত্রের পরিবেশের জন্য আদর্শ, তবে কাছাকাছি চৌম্বকীয় চৌম্বকগুলি পৃষ্ঠকে স্ক্র্যাচ করে এমন ধ্বংসাবশেষ আকর্ষণ করতে পারে।

4। স্টোরেনের যত্ন-বর্ধিত নকশা বৈশিষ্ট্য

আমাদের গ্রানাইট ভি ব্লকগুলি সহজ রক্ষণাবেক্ষণের জন্য নির্মিত:

বৃত্তাকার প্রান্তগুলি: সমস্ত কোণে 3 মিমি চ্যামফারগুলি হ্যান্ডলিংয়ের সময় চিপ ঝুঁকি হ্রাস করে, ধারালো ধারার বিকল্পগুলির সাথে একটি সাধারণ সমস্যা।
অ্যান্টি-স্ট্যাটিক লেপ (al চ্ছিক): ইলেকট্রনিক্স উত্পাদন করার জন্য, 5μm পরিবাহী আবরণ সহ ভি-ফ্রেমগুলি চয়ন করুন যা ধূলিকণাগুলি প্রতিরোধ করে, ক্লিনরুমের পরিবেশে নির্ভুলতা শ্যাফ্ট সারিবদ্ধকরণের জন্য গুরুত্বপূর্ণ।
কাস্টম স্টোরেজ কেসস: সুবিধাগুলির মধ্যে পরিবহণের সময় আপনার বিনিয়োগ রক্ষা করে ভি-খাঁজ এবং বেসকে ক্র্যাডল করে সিএনসি-কাট সন্নিবেশগুলি সহ একটি ফোম-রেখাযুক্ত হার্ডউড কেস (সমস্ত আকারের জন্য উপলব্ধ) অর্ডার করুন।

আপনার স্টোরেন গ্রানাইট ভি ব্লকগুলির যত্ন নেওয়া এই অনুশীলনগুলির সাথে সহজ-ক্লিন আলতো করে, স্মার্টভাবে সঞ্চয় করুন এবং আমাদের রক্ষণাবেক্ষণ-বান্ধব ডিজাইনগুলি উপার্জন করুন। তাদের প্রাকৃতিক স্থিতিশীলতা এবং নির্ভুলতা রক্ষা করে, আপনি নিশ্চিত করেন যে প্রতিটি শ্যাফ্ট সারিবদ্ধকরণ টাস্কটি স্বয়ংচালিত সমাবেশ থেকে শুরু করে মহাকাশ মেট্রোলজি পর্যন্ত সর্বোচ্চ শিল্প মান পূরণ করে। সময়ের পরীক্ষায় দাঁড়িয়ে থাকা ভি-ফ্রেমগুলি সরবরাহ করার জন্য স্টোরেনের ইঞ্জিনিয়ারিংয়ের উপর আস্থা-কারণ যথার্থতা অ-আলোচনাযোগ্য হলে যথাযথ যত্ন জটিল হওয়া উচিত নয়।
